ダイナミックトルクセンサー、ダイナミックトルクトランスデューサー

DTS-01 スリップリング式回転トルクセンサー

モデル: DTS-01

容量: {{0}.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100/ 200/300/500Nm

精度: ±{{0}.1; ±0.3; ±0.5%FS

出力感度: 1.0-1.5.0 mV/V、4-20mA、0-5/ 0-10Vdc

特徴：

1、トルクセンサーはひずみゲージと集積回路で構成されており、高精度で安定した性能を備えています。

2、優れた長期安定性

3、両端にキー接続付き

4、最高4000RPM

技術仕様：

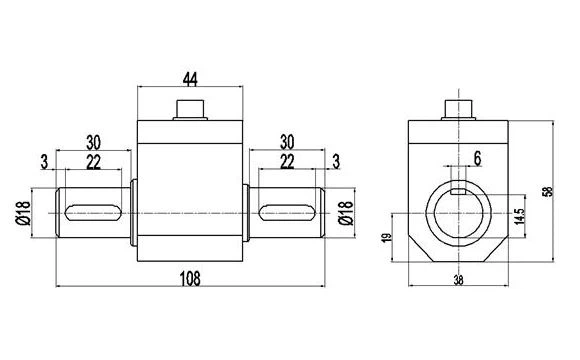

寸法: mm

キー溝寸法: LxDxW 22x3.5x6mm

1、応用分野

DTS シリーズ ダイナミック トルク センサーは、トルクと機械的消費電力を正確に測定するデバイスです。 主に適用されるのは、

1.1 電動機、エンジンモーター、内燃機関およびその他の回転機器。

1.2 ファン、ウォーターポンプ、トルクレンチ

1.3 電車、自動車、トラクター、飛行機、船舶、鉱山機械

1.4 水リサイクルシステム

1.5 粘度計

1.6 プロセス産業

2、インストール要件

2.1 縦置きと横置きの両方に対応

2.2 すべての負荷装置、トルクセンサー、動力装置は、過度の振動を避けるために頑丈なプラットフォームに設置する必要があります。 そうしないと、読み取りが不安定になったり、精度が低下したり、トルク センサーが損傷したりする可能性があります。

2.3 弾性ピンカップリングを使用する

2.4 トルクセンサ中間部の固定はフレキシブル固定を推奨します。 堅固な固定は行わないでください。

2.5 負荷機器、トルクセンサー、動力機器の同心度公差はΦ0.05mm以下としてください。

3、インストール手順

3.1 動力機器と負荷機器との距離は、軸の接続形式とトルクセンサの長さから確認してください。 動力・負荷機器の軸線と基準面との隙間を調整し、同軸度がΦ0.03mm以下であることを確認してから動力・負荷機器を基準面に固定してください。

3.2 各軸にカップリングを取り付ける

3.3 トルクセンサーと基準面間の距離を調整し、それらの軸線と動力および負荷装置の軸線との間の同軸度がΦ0.03mm未満であることを確認してください。 次にトルクセンサーを基準面に固定します。

3.4 カップリングを固定し、取り付けは完了です。

4、通常の取り付け方法

4.1 速度が 300RPM 未満で、時計回りや反時計回りに頻繁に回転しない場合は、何らかの柔軟な物体を使用してトルク センサーに接続し、回転を防ぐことができます。

4.2 回転数が300RPMを超え、右回転、左回転が頻繁になる場合には、トルクセンサ前後の固定板が必要となります。 トルクセンサーと固定板の中間部分に2-3mmのシリコンゴムを15%-20%の圧縮量で追加し、固着を防止します。

オプションのアクセサリ

	トルクメーター 付属品：取り付け工具 トルク値表示のみ ケーブル; トルクセンサーケーブル オプション: RS232 をサポート
	スピードメーター 付属品：取り付け工具 速度値表示のみ ケーブル; トルクセンサーケーブル オプション: RS232。
	カップリング アルミ製の小容量用 中容量用合金鋼 ステンレス製で大容量
	ソフトウェア 1、データの表示、保存、ダウンロードをサポートします。 2、接続されたメーターがこれらの機能をサポートしている場合、トルク、速度、消費電力データを表示できます。
	送信機: mv/v 出力を 0-5V / 0-10V/ 4-20mA などのアナログ出力に変換する場合
