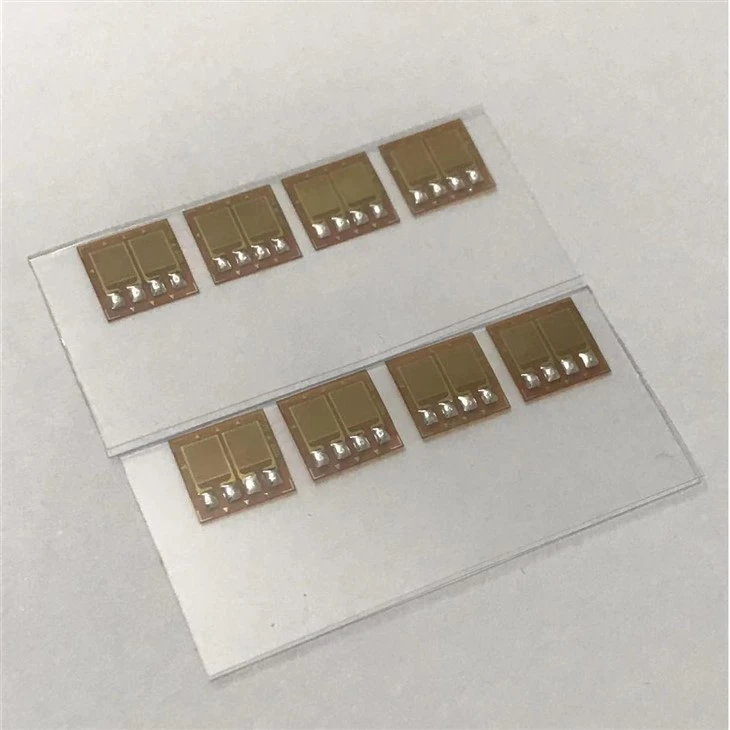

ハーフブリッジ二重平行ひずみゲージ顧客設計
型式：FBシリーズ
ダブル平行ひずみゲージ平行に配置された 2 つの直線ひずみゲージで構成されます。さまざまなブリッジ回路構成で利用できます。一般的な例は、曲げフルブリッジ回路です。この回路では、2 つの平行なひずみゲージが構造の反対側に配置されています。二重平行ひずみゲージは、高精度、環境耐性、多軸ひずみ解析が要求されるシナリオでは不可欠です。{4}}その多用途性は重機から生体医工学に至るまでの業界に及び、現代のひずみ測定技術の基礎となっています。最適な設置と校正については、必ずメーカーのガイドラインを参照してください。
仕様：
キャリア材料: フェノールアルデヒド/ポリイミド/エポキシ
グリッド材質: フォイル (ニッケル銅合金、コンスタンタンまたはカルマ)
抵抗: 350-1000オーム
はんだ付けポイント: 3 または 4
使用温度 －20～＋80℃、温度補償範囲 ＋10～＋80℃
3 つのはんだ付けポイント、長期安定
| 型番 | グリッドサイズ (mm) |
ベースサイズ(mm) | グリッド間隔 (mm) |
| BF(BA/BE)350-2FB | 2.0×3.2 | 5.7×7.7 | / |
| BF(BA/BE)350-3FB | 3.1×3.1 | 7.2×7.6 | / |
| BF(BA/BE)350-4FB | 4.0×2.7 | 8.1 ×6.9 | / |
| BF(BA/BE)350-6FB | 6.0×2.7 | 10.3×6.9 | / |
| BF(BA/BE)1000-2FB | 2.0×3.2 | 5.7×7.7 | / |
| BF(BA/BE) 1000-3FB | 3.0×3.3 | 7.1 ×7.8 | / |
アプリケーション:
ロードセルとトルクセンサー:正確な力や回転トルクの測定に。
構造健全性モニタリング:橋、建物、航空宇宙部品のひずみを検出します。
材料試験/衝突試験/圧力分析:実験室での応力-の挙動を評価します。
注記：他のモデルやサイズもお客様のご要望に応じてご利用いただけます
